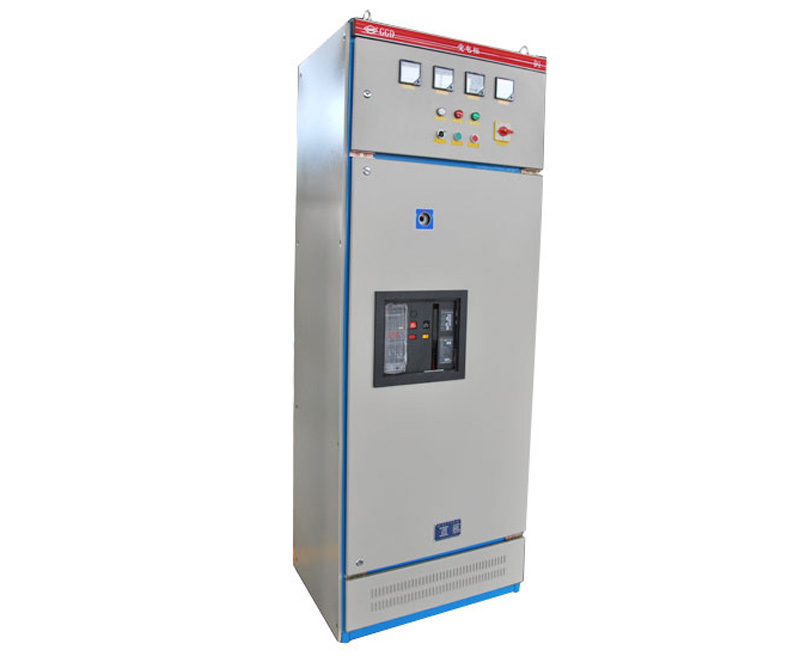

GGD系列低压固定式开关柜


1.用途及特点GGD型交流低压配电柜适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz、额定工作电压380V,额定工作电流至6300A的配电系统中,作为动力、照明及配电的电能转换、分配与控制之中。GGD型交流低压配电柜是根据能源部主管部门的要求,本着安全、经济合理、可靠的原则而设计的新型交流低压配电柜,产品具有分断能力高、动热稳定性好、结构新颖、合理、电气方案切合实际、系列性、适用性强、防护等级高等特点,可作为更新换代的产品。GGD型交流低压配电柜符合GB7251.13《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》等标准。 2.使用条件2.1周围空气温度不高于+40℃,不低于-5℃,24h小时内平均温度不得大于+35℃。2.2户内安装使用,使用地点的海拔高度不超过2000m。2.3周围空气相对湿度在最高温度为+40℃时不超过5%,在较低温度时允许有较大的相对湿度(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。3.柜体结构3.1构架用8Mf冷弯型钢材局部焊接拼装而成,其钢性及承载能力均达到电器元件的安装要求,构架上分别有按E=20mm和E=100mm模数排列的安装孔,以提高产品装配的通用性。3.2主母线排列在柜的上部后方,采用的ZMJ型母线夹为积木式组合结构,有双母线和单母线两种形式,PE和N排置于柜体下部。3.3柜内刀型转换开关安装在柜体中部,正面采用旋转式操作机构,可不开门操作。3.4柜体正面上部门上布置指示仪表、主令操作按纽及信号灯。3.5柜内可安装ME、CW1、AE、AH等固定式、抽出式框架式断路器,DZ20、NYS、CM1、7M30、MB30等塑壳断路器,框内元件一般正面安装。3.6柜体顶部的四角装有起吊环,便于起吊、装运。3.7柜体被覆层采用喷塑工艺,附着力强、耐腐蚀,柜内的安装件均镀锌、钝化处理,提高了“三防”性能。
